Controladores
Precisão no Controle de Temperatura e Processos
Controladores com precisão e flexibilidade para processos industriais, com configuração fácil e saídas ajustáveis para monitoramento ideal.

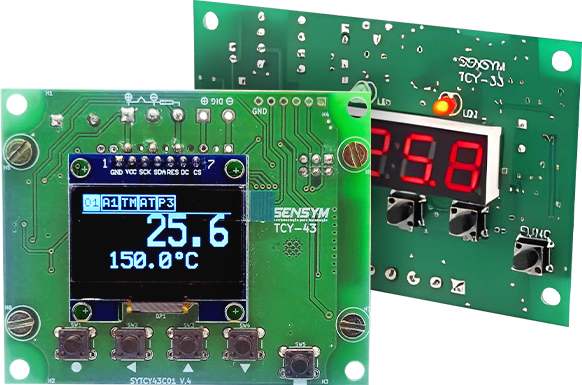

TCY-33R
TCY-33R – Controlador de Temperatura OEM
O controlador de temperatura O.E.M. TCY-33R é a escolha ideal para fabricantes de máquinas que buscam personalização e precisão em seus produtos. Com um display vermelho de alto brilho e sensores de entrada configuráveis, incluindo PT-100, Tipo J, Tipo K e Tipo S, o TCY-33R atende a uma ampla gama de aplicações industriais.
Este controlador oferece uma saída de controle e uma de alarme, ambas configuráveis, com opções de controle P.I.D. ou ON/OFF. Ele também permite até 8 pontos de rampa ou patamar, proporcionando flexibilidade no controle de temperatura. O sistema de alarme dispõe de diversas lógicas e um temporizador/timer associado às saídas, aumentando ainda mais as possibilidades de aplicação.
Totalmente configurável e com microcontrolador de última geração, o TCY-33R oferece uma solução confiável de controle de temperatura para sua máquina ou equipamento.
| Alimentação | 85~250 V @ 0,2 Amp |
| Sensor de Entrada | Termoresistência PT-100 e Termopares Tipo J, K, S |
| Faixa | PT-100 -200~530 ºC, Tipo J -50~1100 ºC, Tipo K -100~1371 ºC, Tipo S 0~1760 ºC |
| Saída de Controle | Relé SPST @ 5 Amp ou Pulso 12 Vcc @ 20 mA (especificar) |
| Saída de Alarme | Relé SPST @ 5 Amp ou Pulso 12 Vcc @ 20 mA (especificar) |
| Precisão | +/- 0,3% F.E. |
| Tempo de resposta | 3 segundos |
| Ligação Elétrica | Borne @ 1,5mm² |
| Fixação | Através de 4 furos M3 |
| Dimensão | 22 x 87 x 58 mm |
| Peso | 75 g |
| Temperatura Ambiente | -15~70 ºC |
| Temp. Comp. Termopar | -15~70 ºC |
TCY-48
TCY-48 - Controlador de Processo PID - 48 x 48
Controle e indicação em formato compacto, com conectores plug-in para fácil instalação e substituição dos sensores de entrada, sem necessidade de intervenções internas. Conta com 1 saída de controle e até 3 saídas de alarme.
O Controlador de Processo TCY-48 é uma solução versátil para indicação e controle de processos, totalmente configurável e adaptável a diversas aplicações industriais. Conta com 1 saída de controle e até 3 saídas de alarme, reunindo parâmetros essenciais para o controle eficiente de variados processos. Com dupla indicação, o display vermelho exibe a leitura do processo, enquanto o display verde indica o set-point ou valores dos parâmetros.
Seu design compacto inclui conectores plug-in para fácil instalação e troca rápida de sensores de entrada, sem a necessidade de jumpers ou ajustes internos. Além disso, o TCY-48 oferece opções de retransmissão analógica e fonte auxiliar de 24 Vcc @ 23 mA, tornando-o ideal para qualquer tipo de processo.
| Alimentação | 85~250 Vac ou 12~36 Vcc (especificar) |
| Termopares | B, E, J, K, N, R, S, T |
| Termoresistências | PT-100, NI-120 |
| Analógicas | mV, V, mA |
| Saída de controle | Pulso 12 Vcc @ 20 mA, Relé SPST @ 3 Amp, 4~20 mA ou 0~10 Vcc (especificar) |
| Saída de Alarme | 1, 2 ou 3 saídas pulso 12 Vcc @ 20 mA ou Relé SPST @ 3 Amp (especificar) |
| Saída de Retransmissão | 4~20 mA 12 bits ou 0~10 Vcc 12 bits (especificar) |
| Saída Fonte Auxiliar | 24 Vcc @ 23 mA (especificar) |
| Precisão | +/-0,35% F.E. RTD’s / +/-0,5% F.E. TC’s / +/- 0,5% F.E. AN’s |
| Resolução Indicação | 16 bits 4 dígitos |
| Tempo de Resposta | 1s |
| Conexão Elétrica | Borne Plug-in 1,5 mm² |
| Peso | 130 g |
| Consumo | 6 VA |
| Dimensão | DIN 48x 48 x 95 mm |
| Temperatura Ambiente | -20~80 ºC |
| Compensação Térmica TC | -20~80 ºC |
| TC – B | 300~1820 ºC |
| TC – E | -200~850 ºC |
| TC – J | -210~1200 ºC / -199,9~999,9 ºC |
| TC – K | -270~1350 ºC / -199,9~999,9 ºC |
| TC – N | -270~1350 ºC |
| TC – R | -50~1760 ºC |
| TC – S | -50~1760 ºC |
| TC – T | -270~400 ºC / -199,9~400,0 ºC |
| RTD – PT-100 | -200~850 ºC / -199,9~850,0 ºC |
| RTD – NI-120 | -70~310 ºC / -70,0~310,0 ºC |
| 0~50 mV | -199,9~9999 (configurável) |
| 0~5 Vcc | -199,9~9999 (configurável) |
| 1~5 Vcc | -199,9~9999 (configurável) |
| 0~10 Vcc | -199,9~9999 (configurável) |
| 0~20 mA | -199,9~9999 (configurável) |
| 4~20 mA | -199,9~9999 (configurável) |
TCY-46
Controlador de Processo PID - 96 x 48
| Alimentação | 85~250 Vac ou 12~36 Vcc (especificar) |
| Termopares | B, E, J, K, N, R, S, T |
| Termoresistências | PT-100, NI-120 |
| Analógicas | mV, V, mA |
| Saída de Controle | Pulso 12 Vcc @ 20 mA, Relé SPT @ 3 Amp, 4~20 mA ou 0~10 Vcc (especificar) |
| Saída de Alarme | 1, 2 ou 3 saídas pulso 12 Vcc @ 20 mA ou relé SPST @ 3 Amp (especificar) |
| Saída de Retransmissão | 4~20 mA 12 bits ou 0~10 Vcc 12 bits (especificar) |
| Saída Fonte Auxiliar | 24 Vcc @ 23 mA (especificar) |
| Precisão | +/-0,35% F.E. RTD’s / +/-0,5% F.E. TC’s / +/- 0,5% F.E. AN’s |
| Resolução Indicação | 16 bits 4 dígitos |
| Tempo de Resposta | 1 s |
| Conexão Elétrica | Parafuso M3 |
| Peso | 130 g |
| Consumo | 6 VA |
| Dimensão | DIN 96 x 48 x 100 mm |
| Temperatura Ambiente | -20~80 °C |
| Compensação Térmica TC | -20~80 °C |
| TC – B | 300~1820 °C |
| TC – E | -200~850 °C |
| TC – J | -210~1200 °C / -199,9~999,9 °C |
| TC – K | -270~1350 °C / -199,9~999,9 °C |
| TC – N | -270~1350 °C |
| TC – R | -50~1760 °C |
| TC – S | -50~1760 °C |
| TC – T | -270~400 °C / -199,9~400,0 °C |
| RTD – PT-100 | -200~850 °C / -199,9~850,0 °C |
| RTD – NI-120 | -70~310 °C / -70,0~310,0 °C |
| 0~50 mV | -199,9~9999 (configurável) |
| 0~5 Vcc | -199,9~9999 (configurável) |
| 1~5 Vcc | -199,9~9999 (configurável) |
| 0~10 Vcc | -199,9~9999 (configurável) |
| 0~20 mA | -199,9~9999 (configurável) |
| 4~20 mA | -199,9~9999 (configurável) |
TCY-48TC
TCY-48TC - Controlador de Processo PID - 48 x 48
O Controlador de Processo TCY-48TC é um dispositivo versátil para indicação, controle e monitoramento de corrente, ideal para uma ampla variedade de processos industriais. Ele oferece uma entrada de sensor configurável, uma entrada de TC para leitura precisa de corrente, uma saída de controle e até três saídas de alarme totalmente ajustáveis. O TCY-48TC reúne todos os parâmetros essenciais para controle de processos diversos, exibindo em seu display vermelho a leitura em tempo real e, no display verde, o set-point ou valores dos parâmetros.
Com um sistema simplificado para troca de sensores de entrada, o TCY-48TC elimina a necessidade de jumpers ou ajustes internos. Além disso, sua entrada TC de 50 mA monitora a corrente do circuito e, com configurações independentes de tempo, ativa até três alarmes, de acordo com os parâmetros configurados pelo usuário.
Este controlador robusto ainda inclui uma saída de controle e pode ser configurado para retransmissão analógica ou fornecimento de fonte auxiliar de 15 Vcc @ 23 mA, aumentando sua flexibilidade para uma integração otimizada em processos industriais.
| Alimentação | 85~250 V ou 12~30 V (especificar) |
| Termopares | B, E, J, K, N, R, S, T |
| Termoresistências | PT-100, NI-120 |
| Analógicas | mV, V, mA |
| Entrada Auxiliar T.C. | T.C. 50 mA @ 10 Ω shunt |
| Saída de controle | Pulso 12 Vcc @ 20 mA, relé SPT @ 3 A, 4~20 mA ou 0~10 Vcc (especificar) |
| Saída de Alarme | 1, 2 ou 3 saídas pulso 12 Vcc @ 20 mA ou relé SPST @ 3 A (especificar) |
| Saída de Retransmissão | 4~20 mA 12 bits ou 0~10 Vcc 12 bits (especificar) |
| Saída Fonte Auxiliar | 12~15 Vcc @ 23 mA (especificar) |
| Precisão | +/- 0,35% F.E. RTD’s, +/- 0,5% F.E. TC’s, +/- 0,5% F.E. An’s, +/- 1% F.E. Aux. T.C. |
| Resolução Indicação | 16 bits 4 dígitos |
| Tempo de Resposta | 1 s |
| Conexão Elétrica | Borne Plug-in 1,5 mm² |
| Peso | 130 g |
| Consumo | 6 VA |
| Dimensão | DIN 48 x 48 x 95 mm |
| Temperatura Ambiente | -20~80 °C |
| Compensação Térmica TC | -20~80 °C |
| TC – B | 300~1820 °C |
| TC – E | -200~850 °C |
| TC – J | -210~1200 °C / -199,9~999,9 °C |
| TC – K | -270~1350 °C / -199,9~999,9 °C |
| TC – N | -270~1350 °C |
| TC – R | -50~1760 °C |
| TC – S | -50~1760 °C |
| TC – T | -270~400 °C / -199,9~400,0 °C |
| RTD – PT-100 | -200~850 °C / -199,9~850,0 °C |
| RTD – NI-120 | -70~310 °C / -70,0~310,0 °C |
| 0~50 mV | -1999~9999 (configurável) |
| 0~5 Vcc | -1999~9999 (configurável) |
| 1~5 Vcc | -1999~9999 (configurável) |
| 0~10 Vcc | -1999~9999 (configurável) |
| 0~20 mA | -1999~9999 (configurável) |
| 4~20 mA | -1999~9999 (configurável) |
| Aux. T.C. | 0,0~999,9 (configurável) |
TCY-48R
TCY-48R - Controlador de Processo PID com Rampa e Patamar - 48 x 48
Indicação e controle com programação avançada para até 8 modos de rampa e 8 modos de patamar, totalizando 64 pontos de ajuste. Equipado com 1 saída de controle e até 3 saídas de alarme, possui comunicação Modbus RS-485, configurável em RTU ou ASCII. Design compacto com conectores plug-in de fácil instalação.
O Controlador de Processo TCY-48R é uma solução versátil e completa para indicação e controle de processos, com capacidade de programação para até 8 modos de rampa e 8 modos de patamar, totalizando 64 pontos de ajuste. Com 1 saída de controle e até 3 saídas de alarme, é totalmente configurável, integrando todos os parâmetros necessários para gerenciar uma ampla gama de processos industriais.
De fábrica, o TCY-48R é equipado com comunicação Modbus RS-485, configurável para protocolos RTU ou ASCII, facilitando a integração com sistemas de automação. A dupla indicação do display — vermelho para leitura do processo e verde para o set-point e parâmetros — proporciona uma visualização clara e imediata dos dados críticos.
O TCY-48R também possui um sistema prático para troca de sensores de entrada, eliminando a necessidade de jumpers ou intervenções complexas. Com opção de retransmissão analógica ou fonte auxiliar de 12 Vcc @ 23 mA, este controlador oferece flexibilidade e eficiência em um design compacto com conectores plug-in de fácil instalação.
| Alimentação | 85~250 Vac ou 12~30 Vcc (especificar) |
| Termopares | B, E, J, K, N, R, S, T |
| Termoresistências | PT-100, NI-120 |
| Analógicas | mV, V, mA |
| Saída de Controle | Pulso 12 Vcc @ 20 mA, relé SPT @ 3 Amp, 4~20 mA ou 0~10 Vcc (especificar) |
| Saída de Alarme | 1, 2 saídas pulso 12 Vcc @ 20 mA ou relé SPST @ 3 Amp (especificar) |
| Saída Auxiliar | Pulso 12 Vcc @ 20 mA, relé, 4~20 mA 12 bits, 0~10 Vcc 12 bits ou fonte 12 Vcc @ 23 mA (especificar) |
| Comunicação | Modbus RS-485 não Isolada |
| Precisão | +/- 0,35% FE RTD’s / +/- 0,5% FE TC’s / +/- 0,5% FE AN’s |
| Resolução Indicação | 16 bits 4 dígitos |
| Tempo de Resposta | 1 s |
| Conexão Elétrica | Borne Plug-in 1,5 mm² |
| Peso | 130 gr |
| Consumo | 6 VA |
| Dimensão | DIN 48 x 48 x 95 mm |
| Temperatura Ambiente | -20~80 °C |
| Compensação Térmica TC | -20~80 °C |
| TC – B | 300~1820 °C |
| TC – E | -200~850 °C |
| TC – J | -210~1200 °C / -199,9~999,9 °C |
| TC – K | -270~1350 °C / -199,9~999,9 °C |
| TC – N | -270~1350 °C |
| TC – R | -50~1760 °C |
| TC – S | -50~1760 °C |
| TC – T | -270~400 °C / -199,9~400,0 °C |
| RTD – PT-100 | -200~850 °C / -199,9~850,0 °C |
| RTD – NI-120 | -70~310 °C / -70,0~310,0 °C |
| 0~50 mV | -1999~9999 (configurável) |
| 0~5 Vcc | -1999~9999 (configurável) |
| 1~5 Vcc | -1999~9999 (configurável) |
| 0~10 Vcc | -1999~9999 (configurável) |
| 0~20 mA | -1999~9999 (configurável) |
| 4~20 mA | -1999~9999 (configurável) |
TCY-46R
Controlador de Processo PID com Rampa e Patamar - 96 x 48
Indicação e controle com programação para 8 modos de rampa e 8 modos de patamares, totalizando 64 pontos. Possui 1 saída de controle e até 3 saídas de alarme, com comunicação Modbus RS-485 configurável em RTU ou ASCII. Oferece retransmissão analógica ou fonte auxiliar de 12 Vcc @ 23 mA.
O Controlador de Processo TCY-46R é uma solução versátil para indicação e controle de processos, com suporte a até 8 modos de rampa e 8 modos de patamares, totalizando 64 pontos de configuração. Projetado para atender a diversas aplicações, o TCY-46R oferece 1 saída de controle e até 3 saídas de alarme, sendo totalmente configurável para reunir todos os parâmetros necessários para o controle eficiente de diferentes processos industriais.
O TCY-46R vem de fábrica com comunicação Modbus RS-485, configurável em RTU ou ASCII, garantindo fácil integração e flexibilidade de uso. Com dupla indicação — display vermelho para a leitura do processo e display verde para o set-point ou valores dos parâmetros —, o controlador proporciona uma leitura clara e precisa. O sistema de troca de sensores de entrada é simplificado, eliminando a necessidade de jumpers ou outras intervenções, agilizando ajustes e manutenção.
Além disso, o TCY-46R pode ser equipado com retransmissão analógica ou uma fonte auxiliar de 12 Vcc @ 23 mA, oferecendo uma solução completa e compacta, ideal para otimizar o desempenho de qualquer processo industrial.
| Alimentação | 85~250 Vac ou 12~30 Vcc (especificar) |
| Termopares | B, E, J, K, N, R, S, T |
| Termoresistências | PT-100, NI-120 |
| Analógicas | mV, V, mA |
| Saída de controle | Pulso 12 Vcc @ 20 mA, relé SPT @ 3 Amp., 4~20 mA ou 0~10 Vcc (especificar) |
| Saída de Alarme | 1, 2 saídas pulso 12 Vcc @ 20 mA ou relé SPST @ 3 Amp. (especificar) |
| Saída Auxiliar | Pulso 12 Vcc @ 20 mA, relé, 4~20 mA 12 bits, 0~10 Vcc 12 bits ou fonte 12 Vcc @ 23 mA (especificar) |
| Comunicação | Modbus RS-485 não Isolada |
| Precisão | +/-0,35% FE RTD’s / +/-0,5% FE TC’s / +/-0,5% FE AN’s |
| Resolução Indicação | 16 bits 4 dígitos |
| Tempo de Resposta | 1 s |
| Conexão Elétrica | Parafuso M3 |
| Peso | 130 gr |
| Consumo | 6 VA |
| Dimensão | DIN 96 x 48 x 100 mm |
| Temperatura Ambiente | -20~80 °C |
| Compensação Térmica TC | -20~80 °C |
| TC – B | 300~1820 °C |
| TC – E | -200~850 °C |
| TC – J | -210~1200 °C / -199,9~999,9 °C |
| TC – K | -270~1350 °C / -199,9~999,9 °C |
| TC – N | -270~1350 °C |
| TC – R | -50~1760 °C |
| TC – S | -50~1760 °C |
| TC – T | -270~400 °C / -199,9~400,0 °C |
| RTD – PT-100 | -200~850 °C / -199,9~850,0 °C |
| RTD – NI-120 | -70~310 °C / -70,0~310,0 °C |
| 0~50 mV | -199,9~9999 (configurável) |
| 1~5 Vcc | -199,9~9999 (configurável) |
| 0~10 Vcc | -199,9~9999 (configurável) |
| 0~20 mA | -199,9~9999 (configurável) |
| 4~20 mA | -199,9~9999 (configurável) |
