Pressostatos Sensym
Controle preciso e confiável de pressão
Os pressostatos da Sensym são ideais para o controle preciso da pressão em diversos processos industriais. Garantem a segurança e eficiência necessárias para sua operação.

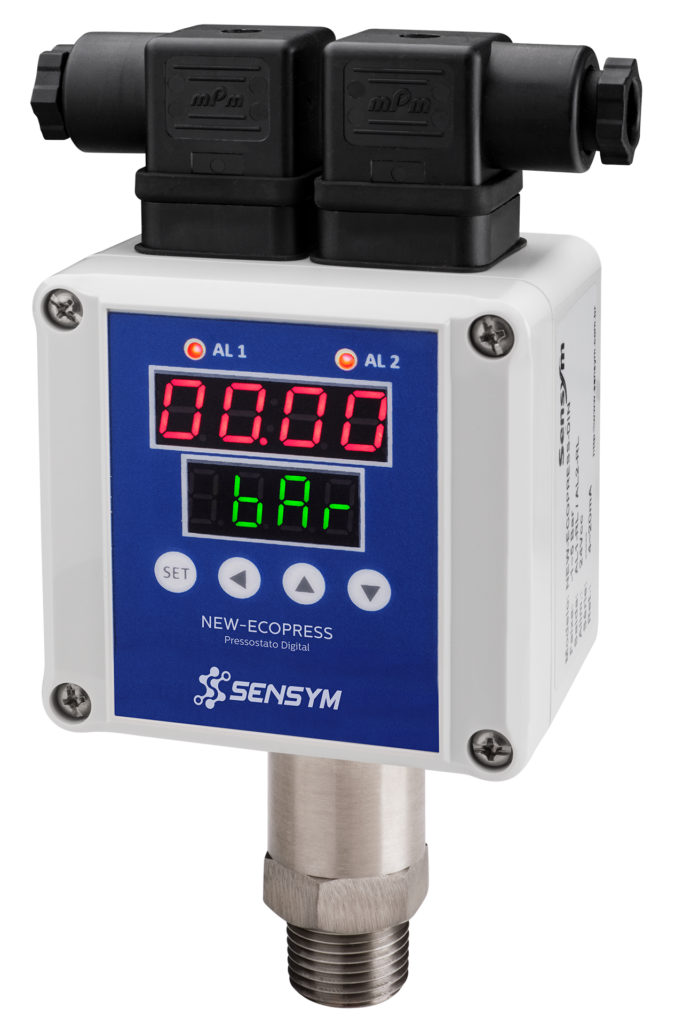

NEW-ECOPRESS
Pressostato Digital Microprocessado
Medição, controle, indicação e retransmissão de pressão com duas saídas de alarme (relé ou tensão).
O NEW-ECOPRESS é um produto versátil utilizado em diversas aplicações para medir e controlar a pressão. Possui dupla indicação, sendo o display vermelho a leitura da pressão e o display verde a indicação do Set Point ou unidade de engenharia, se configurado pode ficar alternando entre Set Point e unidade de engenharia.
Além de duas saídas de alarme (relé ou tensão), possui retransmissão de sinal de 4~20mA@12 bits, ideal para a indicação ou controle remoto da pressão.
A unidade de engenharia padrão para pedido é em bar, é possível configurar facilmente outras unidades, onde é feito a conversão automaticamente.
Essas funções reunidas transformam o NEW-ECOPRESS em um manômetro digital, transmissor de pressão e pressostato.
| Elétrica | |
| Alimentação | 12~30 Vac/Vdc, 85~250 Vac/Vdc (especificar) |
| Saídas de alarmes | Relé SPDT @ 2 Aca, pulso 12 V @ 20 mA (especificar) |
| Retransmissão | 4~20 mA @ loop ativo |
| Pressão | |
| Faixa | -1~1.000 Bar (especificar faixa e unidade) |
| Unidades de engenharia | Bar / kg / PSI / kPa / mCa / mBar, entre outras |
| Resolução display | 4 dígitos |
| Sobre pressão | 2x ou 200% x F.E. |
| Pressão de ruptura | 4x ou 400% x F.E. |
| Tempo de resposta | 250ms |
| Tecnologia | Piezoresistivo / straingauge / microprocessado |
| Instalação | |
| Tomada de pressão | Manométrica |
| Conexão processo | 1/4, 1/2, NPT, BSP, flush, selo tri-clamp, (especificar) |
| Conexão elétrica | Prensa cabo, conector DIN 43650-A (especificar) |
| Orientação | Reto, angular (especificar) |
| Ambiente de Operação | |
| Temperatura Processo | -20~120 ºC |
| Temperatura Ambiente | -20~70 ºC |
| Umidade | 0~90% RH |
| Precisão | |
| Típico | +/- 0,1% F.E. / ano |
| Linearidade | +/- 0,25% F.E. |
| Estabilidade térmica | +/- 0,02% F.E. / k |
| Temperatura (drift) | 3000 ppm / k |
| Invólucro | |
| Dimensões típicas | 80 x 87 x 150 mm |
| Material do corpo | Policarbonato de alta resistência |
| Material da conexão | INOX 316 |
| Material da membrana | INOX 316L |
| Fixação | Processo |
| Peso | 400 gr |
| Proteção | |
| Grau | IP66 |
| Contra | Interferências Eletromagnéticas |
| Isolação | ≥50 MΩ / 500 V |
| Normas | |
| EMC | IEC 61326-1 |
| EMI | EN50082-2 |
| Vibração | IEC 60068-2-6 |
| Choque | IEC 60068-2-27 |
| Grau de poluição | IEC 61010-1 |
| Frequência | 2000 Hz / 2 Khz |
PD-ESP
Medidor de Pressão Para Cilindro
Medição, monitoramento e alarme de baixa pressão para cilindros de gases em instalações e redes de oxigênio e nitrogênio, entre outros. 1 saída de alarme a relé e sinal sonoro interno.
O PD-ESP é um produto versátil utilizado para medir, monitorar e alarmar a baixa pressão de cilindro de gases.
Possui um display para indicação da pressão e um exclusivo medidor BARGRAPH de LED colorido da pressão restante no cilindro.
Possui 1 saída de alarme a relé e sinal sonoro interno. É configurável, podendo ajustar o tempo de jornada e o valor de alarme.
Fácil de instalar aparelho ideal para controle e monitoramento de pressão de cilindros, para assim nunca faltar gases nas instalações e rede de oxigênio, nitrogênio e etc…
O PD-ESP deve ser utilizado em conjunto com um transmissor ou transdutor de pressão padrão SENSYM modelo STP-100 ou STP-101, com sinal de saída de 4~20mA, para assim o PD-ESP poder medir e alarmar a pressão do cilindro.
| Alimentação | 85~250 Vac |
| Pressão do Cilindro | 0~999 Bar (configurável) |
| Sinal de Entrada | 4~20 mA (loop com fonte interna) |
| Saída de Alarme | 1 relé SPDT @ 2 Aca |
| Saída Sonora | 1 buzzer intermitente 60 db @ 10 cm |
| Precisão | +/-0,5% F.E. |
| Resolução Indicação | 10 bits 3 dígitos |
| Tempo de Resposta | 1 seg. |
| Consumo | 6 VA |
| Conexão Elétrica | Prensa cabo |
| Peso | 250 gr |
| Caixa | Policarbonato |
| Dimensão | P 55 x L 80 x A 82 mm |
| Grau de Proteção | IP65 |
| Temperatura Ambiente | -15~70 ºC |

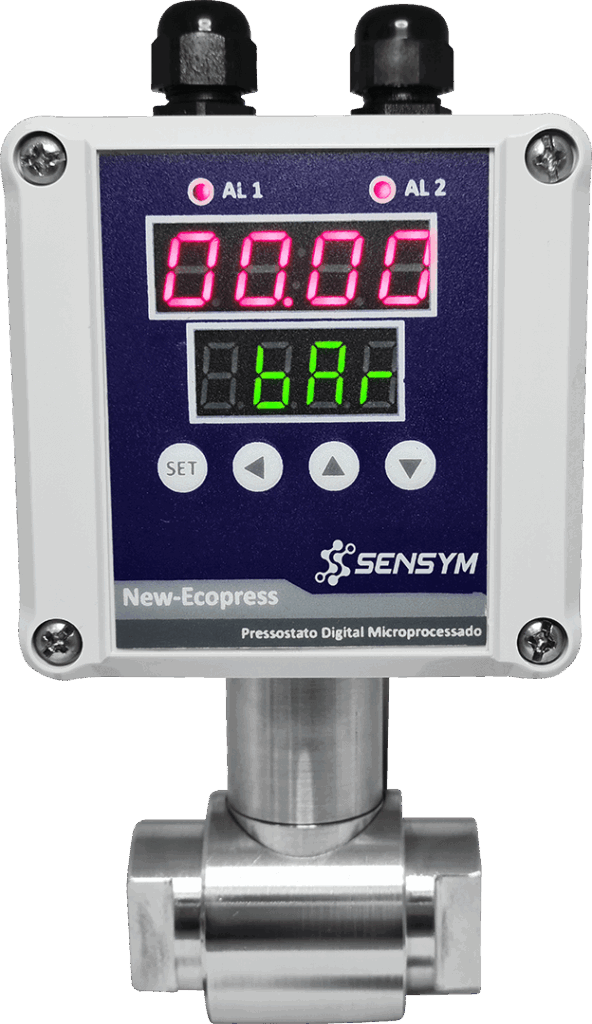

NEW-ECOPRESS-DIF
Pressostato Digital Diferencial
Medição, controle, indicação e retransmissão de pressão diferencial de processos com duas saídas de alarme (relé ou tensão).
O NEW-ECOPRESS -DIF é um produto versátil utilizado em diversas aplicações para medir e controlar a diferença de pressão em suas entradas. Possui dupla indicação, sendo o display vermelho a leitura da pressão e o display verde a indicação do Set Point ou unidade de engenharia, se configurado pode ficar alternando entre Set Point e unidade de engenharia.
Além de duas saídas de alarme (relé ou tensão), possui retransmissão de sinal de 4~20mA@12 bits, ideal para a indicação ou controle remoto da pressão.
A unidade de engenharia padrão para pedido é em bar, é possível configurar facilmente outras unidades, onde é feito a conversão automaticamente.
Essas funções reunidas transformam o NEW-ECOPRESS -DIF em um manômetro digital, transmissor de pressão e pressostato.
| Alimentação | 85~250 Vac |
| Pressão do Cilindro | 0~999 Bar (configurável) |
| Sinal de Entrada | 4~20 mA (loop com fonte interna) |
| Saída de Alarme | 1 relé SPDT @ 2 Aca |
| Saída Sonora | 1 buzzer intermitente 60 db @ 10 cm |
| Precisão | +/-0,5% F.E. |
| Resolução Indicação | 10 bits 3 dígitos |
| Tempo de Resposta | 1 seg. |
| Consumo | 6 VA |
| Conexão Elétrica | Prensa cabo |
| Peso | 250 gr |
| Caixa | Policarbonato |
| Dimensão | P 55 x L 80 x A 82 mm |
| Grau de Proteção | IP65 |
| Temperatura Ambiente | -15~70 ºC |
PM-100
Pressostato Mecânico
Medição e alarme de pressão em alumínio fundido e parte molhada em inox para pressões de 0~400 Bar. Proteção contra sobrepressões e controle (on/off) de processos industriais.
O Pressostato Mecânico PM-100, é um pressostato mecânico sendo acionado por atuação de micro “chave de contato elétrico”.
O PM-100 é uma ótima escolha onde seja necessário atuar um alarme de pressão de forma simples e precisa.
Fabricado em diversas escalas, roscas e com diferencial de pressão (hysteresis) fixo ou ajustável. Possui caixa em alumínio e conexão ao processo em INOX.
Com matéria prima de ótima qualidade, torna o PM-100 a escolha ideal para os mais exigentes processos.
| Potencia dos Contatos | 120 Vac @ 5 Amp / 250 Vac @ 10 Amp |
| Faixa de Pressão | 0~400 Bar (especificar) |
| Unidades de Engenharia | PSI/Kg/Bar/kPa/mPa (especificar) |
| Saída de Alarme | 1 contato SPDT |
| Diferencial | Fixo ou Ajustável (especificar) |
| Ponto de Atuação (Setpoint) | 10~90% da Faixa F.E. |
| Precisão | +/- 2% F.E. |
| Diafragma | Buna N |
| Sobre Pressão | 2x F.E. |
| Conexão Elétrica | 1/2 NPT |
| Conexão ao Processo | 1/4 e 1/2 NPT ou BSP (especificar) |
| Peso | 500 gr |
| Caixa | Alumínio |
| Dimensão | P57,0 x L90,0 x A158,0 mm |
| Grau de Proteção | IP65 |
| Temperatura Ambiente | -20~80 ºC |
| Temperatura Processo | -20~80 ºC |
PM-110
Pressostato Tipo Refrigeração
Controle de pressão de compressores em sistemas de refrigeração, também disponível para ar e fluídos líquidos. Performance estável com estrutura interna de micro-switch. Acompanha bracket de montagem padrão.
O pressostato mecânico PM-110, tem um desempenho estável com estrutura
interna com micro interruptor.
Recomendado para aplicação em compressores de ar, sistema de refrigeração, sistema hidráulico, sistema pneumático e linha de hidrante.
Fabricado em diversas escalas com diferencial de pressão (histerese) fixo ou ajustável.
Fácil visualização dos pontos de atuação e fácil ajuste nos valores destes pontos de atuação.
Por conta disso o PM-110 é a escolha inteligente levando em consideração custo-benefício na hora de trocar ou projetar uma das aplicações para qual ele foi desenvolvido.
| Amperagem/Voltagem | 125 VAC, 250 VAC ou 24 VDC |
| Carga Máxima | 20 A, 10 A e 8 A |
| Pressão | Faixa a especificar |
| Temperatura | -20~110 ºC |
TEST-1000
Teste de Estanqueidade Microprocessado
Controle de teste de estanqueidade para detecção de vazamentos em invólucros que possuem desde pequenos até grandes furos. Com duas entradas de pressão independentes, permite a leitura precisa e simultânea de até 2 frascos, na casa de milibares de pressão com tempo de resposta em milissegundos.
O controlador de teste de estanqueidade TEST-1000 é produzido e utilizado para efetuar o teste de vazamento em invólucros e frascos que possuem desde grandes até pequenos furos.
O equipamento microprocessado, permite a leitura na casa de milibares de pressão e em tempos como milissegundos, onde com essa pressão e com os tempos configurados corretamente, pode se efetuar leituras precisas durante os testes e saída para eliminar o frasco ruim.
Esse equipamento permite o teste de 2 frascos simultâneos, por possuir 2 entradas de pressão independentes.
| Alimentação | 85~250 Vac |
| Entrada de Sinal | 1 NPN |
| Saída RL Teste | 1 NA |
| Saída RL Descarte | 2 NA |
| Dimensões | 100 x 150 x 74 mm |
| Peso | 400 g |
| Ambiente de Operação | 0~50 ºC |
| Saída RL | 3 x NA 24 Vcc @ 1 Amp |
| Entrada de Pressão | 2~999 mBar |
Sobre nós
A Sensym é uma empresa nacional dedicada ao desenvolvimento de soluções de medição e controle de processos industriais. Com mais de 30 anos de experiência, oferecemos uma linha completa de pressostatos e outros instrumentos que garantem qualidade, durabilidade e precisão para diversas aplicações. Nosso compromisso é fornecer suporte técnico especializado e produtos que atendam às necessidades específicas de cada cliente.
