Relés de Estado Sólido
Eficiência em controle térmico e chaveamento de potência
Os relés de estado sólido da Sensym oferecem precisão e confiabilidade no controle de resistências e outros dispositivos, garantindo maior durabilidade e desempenho em aplicações industriais.

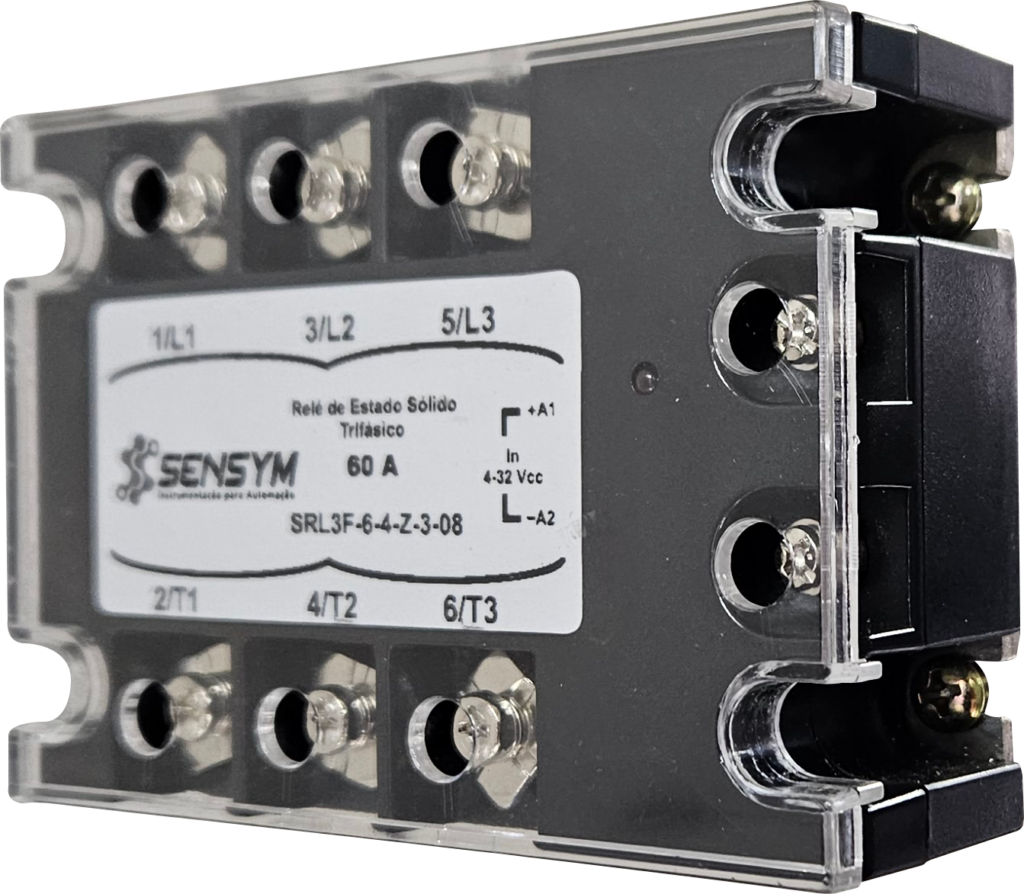

SRL-3F
Relé de Estado Sólido Trifásico
Construído em caixa injetada de poliamida com fibra de vidro, o que proporciona resistência a altas temperaturas. Utiliza tecnologia DBC (Direct Bonded Copper), que aumenta significativamente a vida útil. Ideal para fornos, estufas, injetoras, embaladoras e diversas outras aplicações industriais.
A linha SRL de relés de estado sólido (SSR) da Sensym oferece uma solução robusta para substituir contatoras elétricas, ideal para controle de temperatura em resistências trifásicas. O SRL-3F possui caixa de policarbonato resistente a altas temperaturas e utiliza o acionamento zero-cross, que garante chaveamento preciso e eficiente.
Com montagem direta dos tiristores na base de dissipação, sem o uso de pastas térmicas, o SRL-3F apresenta menor resistência térmica, aumentando sua vida útil e confiabilidade em operações contínuas. Disponível para acionamento de 4~32 Vcc, 90~280 Vac, o SRL-3F é a escolha ideal para aplicações industriais exigentes.
| Tensão de Alimentação | 4~32 Vcc ou 90~280 Vac (especificar) |
| Tensão de Chaveamento | 24~480 / 90~550 Vac (especificar) |
| Corrente de Alimentação | 15 mA +/- 10% @ 4~32 Vcc ou 30 mA +/- 20% @ 90~280 |
| Corrente de Chaveamento | 15 / 25 / 40 / 50 / 65 / 80 / 100 Amp (especificar) |
| Carga Mínima da Saída | 250 mA @ SNUBBER |
| Tipo de Saída | Trifásico N.A. |
| Tipo de Condução | Zero-Cross |
| Sinalização | Led alto brilho |
| Isolação in/out | 7500 V @ t=1seg |
| Fator de Utilização | -20% (corrente nominal x 0,8) |
| Vibração | 10~60 Hz/hora |
| Conexão Elétrica | Parafuso M3 (comando) / Parafuso M4 (saída) |
| Peso | 370 gr |
| Caixa | Policarbonato |
| Dimensão | 33 x 75 x 106 mm |
| Temperatura da Junção | Max. 100 ºC |
| Temperatura Ambiente | -15~80 ºC |
| Temperatura Processo / Dissipação | Max. 80 ºC |
| Observação | O uso de dissipador de calor com pasta térmica é obrigatório para garantir 80 ºC |
SRLP
Relé de Estado Sólido Potenciômetro
Potenciômetro de 200K com saída proporcional de 0~100%. Relé em caixa de poliamida com fibra de vidro e tecnologia DBC, que suporta altas temperaturas e aumenta a vida útil. Ideal para aplicações industriais como fornos, estufas e injetoras.
A linha SRLP de Relés de Estado Sólido é ideal para substituir contactores elétricos em aplicações que exigem controle de potência em resistências monofásicas. O acionamento é feito por meio de um potenciômetro de 200K, permitindo uma saída proporcional de 0~100%, o que torna o controle simples e eficiente para diversos tipos de processos industriais.
Construído em caixa de poliamida com fibra de vidro e utilizando a tecnologia DBC (Direct Bonded Copper), o SRLP oferece alta resistência térmica e maior durabilidade. A montagem dos tiristores é feita diretamente na base de dissipação, sem o uso de pastas ou micas, garantindo maior eficiência. É amplamente aplicado em fornos, estufas, injetoras, embaladoras e outras operações industriais que requerem um controle preciso de saída.
| Comando | Potenciômetro 200K |
| Tensão de Chaveamento | 24~280 |
| Corrente de Chaveamento | 15 / 25 / 40 / 50 Amp (especificar) |
| Carga Mínima da Saída | 250 mA @ SNUBBER |
| Tipo de Saída | Monofásico N.A. |
| Isolação | Não possui isolação entre o potenciômetro e a saída |
| Fator de Utilização | -20% (corrente nominal x 0,8) |
| Vibração | 10~60 Hz/hora |
| Conexão Elétrica | Parafuso Philips M3 (comando) / Parafuso M4 (saída) à prova de choque |
| Peso | 80 g |
| Caixa | Poliamida / Fibra de vidro |
| Dimensão | 58 x 45 x 26 mm |
| Temperatura da Junção | Max. 100 ºC |
| Temperatura Ambiente | -15~80 ºC |
| Temperatura Processo / Dissipação | Max. 80 ºC |
| Observação | O uso de dissipador de calor com pasta térmica é obrigatório para garantir 80 ºC |
SRL
Relé de Estado Sólido
Medição, controle, indicação e retransmissão de pressão diferencial de processos com duas saídas de alarme (relé ou tensão).
A linha de relés de estado sólido SRL da Sensym é uma solução eficiente para o controle de resistências monofásicas, substituindo contatoras elétricas tradicionais. Com uma construção robusta em poliamida reforçada com fibra de vidro, o SRL suporta altas temperaturas e oferece durabilidade em ambientes exigentes.
Equipado com tecnologia DBC (Direct Bonded Copper) e métodos de acionamento zero-cross ou randômico, o SRL garante eficiência térmica e longa vida útil. Ideal para aplicações como fornos, estufas, injetoras e embaladoras, o SRL é versátil e confiável para diversas necessidades industriais.
| Tensão de Alimentação | 4~32 Vcc ou 90~280 Vac (especificar) |
| Tensão de Chaveamento | 24~280 / 90~420 / 90~550 Vac (modelos) |
| Corrente de Alimentação | 12 mA +/- 10% @ 4~32 Vcc ou 30 mA +/- 20% @ 90~280 |
| Corrente de Chaveamento | 15 / 25 / 40 / 50 / 65 / 80 / 100 Amp (especificar) |
| Carga Mínima da Saída | 250 mA @ SNUBBER |
| Tipo de Saída | Monofásico N.A. |
| Tipo de Condução | Zero-Cross ou Randômico (especificar) |
| Sinalização | Led alto brilho |
| Isolação in/out | 7500 V @ t=1seg |
| Fator de Utilização | -20% (corrente nominal x 0,8) |
| Vibração | 10~60 Hz/hora |
| Conexão Elétrica | Parafuso Philips M3 (comando) / Parafuso M4 (saída) à prova de choque |
| Peso | 80 g |
| Caixa | Poliamida / Fibra de vidro |
| Dimensão | 58 x 45 x 26 mm |
| Temperatura da Junção | Max. 100 ºC |
| Temperatura Ambiente | -15~80 ºC |
| Temperatura Processo / Dissipação | Max. 80 ºC |
| Observação | O uso de dissipador de calor com pasta térmica é obrigatório para garantir 80 ºC |
