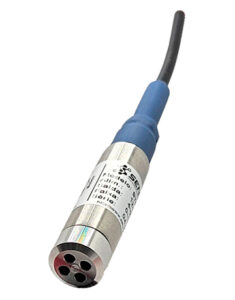

A sonda de nível hidrostático STP-14 foi projetada para atender à maioria das aplicações de medição de nível de líquidos por submersão, com base no princípio da coluna d’água.
Com alto padrão de qualidade, o STP-14 é fabricado em INOX 316, com partes plásticas, formando um conjunto resistente e com proteção IP68. Conta com cabo blindado e ventilado, com opções em PVC ou poliuretano, permitindo a compensação da pressão atmosférica e a proteção da ligação elétrica contra surtos.
Em termos construtivos, o STP-14 apresenta tamanho compacto em relação aos modelos similares do mercado, com 21 mm de diâmetro, posicionando-se entre as sondas mais finas da categoria. O equipamento possui proteção contra inversão de polaridade, surtos e variações eletromagnéticas, além de suportar sobrepressão de até 2 vezes o valor nominal.
A aplicação do STP-14 é indicada para diversos sistemas de medição de nível de líquidos por submersão, incluindo tanques, poços artesianos, rios, lagos, sistemas de saneamento e reservatórios, entre outros.
| Elétrica | |
|---|---|
| Alimentação | 10~36 Vcc (loop 4~20 mA) |
| Saída | 4~20 mA |
| Pressão | |
| Faixa | 1~500 mCa (especificar faixa e unidade) |
| Unidades de engenharia | Bar / Kg / PSI / kPa / mCa / mBar, entre outras |
| Sobre pressão | 2 x ou 200% x F.E. |
| Pressão de ruptura | 3 x ou 300% x F.E. |
| Tempo de resposta | ≤ 3,5 ms |
| Tecnologia | Piezoresistivo / Strain Gauge / Analógico |
| Instalação | |
| Tomada de pressão | 4 orifícios, diâmetro 4 mm |
| Prensa cabo | Prensa cabo em Inox, não possui partes plásticas |
| Conexão elétrica | Cabo ventilado e blindado em PVC ou Poliuretano (especificar) |
| Ambiente de Operação | |
| Temperatura de Processo | -20~70 °C |
| Temperatura Ambiente | -20~70 °C |
| Umidade | 0~90 % RH |
| Precisão | |
| Típico | ± 0,25% F.E. / ano |
| Linearidade | ± 0,5% F.E. |
| Estabilidade térmica | ± 0,05% F.E. / K |
| Temperatura drift | 3.000 ppm / K |
| Invólucro | |
| Dimensões típicas | 21 x 105 mm |
| Material do corpo | Inox 316 |
| Material da membrana | Inox 316L |
| Fixação | Processo |
| Peso | Típico 170 g (varia de acordo com a metragem do cabo) |
| Proteção | |
| Grau | IP68 |
| Contra interferências eletromagnéticas | Protegido |
| Isolação | ≥ 50 MΩ / 500 V |
| Normas | |
| EMC | IEC 61326-1 |
| EMI | EN 50082-2 |
| Vibração | IEC 60068-2-6 |
| Choque | IEC 60068-2-27 |
| Grau de poluição | IEC 61010-1 |
| Frequência | 2.000 Hz / 2 kHz |
| STP-14 – (A) – (B) – (C) – (D) | |
| (A) Saída de Sinal |
(4~20 mA) Sinal de saída analógica linear de 4~20 mA (xxxxxxx) Outras sob consulta |
| (B) Faixa / Unidade |
(0…1 mCa) ex. Faixa de pressão de 0…1 mCa (0…135 mCa) ex. Faixa de pressão de 0…100 PSI (0…1 Bar) ex. Faixa de pressão de 0…1 Bar (0…100 mBar) ex. Faixa de pressão de 0…100 mBar (xxxxxxxxx) Especificar outras |
| (C) Comprimento do Cabo | () Especificar em metros |
| (D) Tipo de Cabo |
(PVC) Cabo em PVC (indicado até 100 mCa) (PU) Cabo em Poliuretano (indicado acima de 100 mCa) |
BAIXE AQUI o catálogo do produto

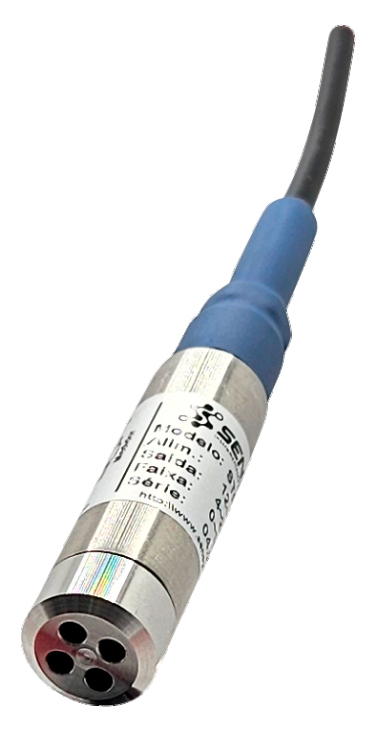

A sonda de nível hidrostático STP-14 foi projetada para atender à maioria das aplicações de medição de nível de líquidos por submersão, com base no princípio da coluna d’água.
Com alto padrão de qualidade, o STP-14 é fabricado em INOX 316, com partes plásticas, formando um conjunto resistente e com proteção IP68. Conta com cabo blindado e ventilado, com opções em PVC ou poliuretano, permitindo a compensação da pressão atmosférica e a proteção da ligação elétrica contra surtos.
Em termos construtivos, o STP-14 apresenta tamanho compacto em relação aos modelos similares do mercado, com 21 mm de diâmetro, posicionando-se entre as sondas mais finas da categoria. O equipamento possui proteção contra inversão de polaridade, surtos e variações eletromagnéticas, além de suportar sobrepressão de até 2 vezes o valor nominal.
A aplicação do STP-14 é indicada para diversos sistemas de medição de nível de líquidos por submersão, incluindo tanques, poços artesianos, rios, lagos, sistemas de saneamento e reservatórios, entre outros.
| Elétrica | |
|---|---|
| Alimentação | 10~36 Vcc (loop 4~20 mA) |
| Saída | 4~20 mA |
| Pressão | |
| Faixa | 1~500 mCa (especificar faixa e unidade) |
| Unidades de engenharia | Bar / Kg / PSI / kPa / mCa / mBar, entre outras |
| Sobre pressão | 2 x ou 200% x F.E. |
| Pressão de ruptura | 3 x ou 300% x F.E. |
| Tempo de resposta | ≤ 3,5 ms |
| Tecnologia | Piezoresistivo / Strain Gauge / Analógico |
| Instalação | |
| Tomada de pressão | 4 orifícios, diâmetro 4 mm |
| Prensa cabo | Prensa cabo em Inox, não possui partes plásticas |
| Conexão elétrica | Cabo ventilado e blindado em PVC ou Poliuretano (especificar) |
| Ambiente de Operação | |
| Temperatura de Processo | -20~70 °C |
| Temperatura Ambiente | -20~70 °C |
| Umidade | 0~90 % RH |
| Precisão | |
| Típico | ± 0,25% F.E. / ano |
| Linearidade | ± 0,5% F.E. |
| Estabilidade térmica | ± 0,05% F.E. / K |
| Temperatura drift | 3.000 ppm / K |
| Invólucro | |
| Dimensões típicas | 21 x 105 mm |
| Material do corpo | Inox 316 |
| Material da membrana | Inox 316L |
| Fixação | Processo |
| Peso | Típico 170 g (varia de acordo com a metragem do cabo) |
| Proteção | |
| Grau | IP68 |
| Contra interferências eletromagnéticas | Protegido |
| Isolação | ≥ 50 MΩ / 500 V |
| Normas | |
| EMC | IEC 61326-1 |
| EMI | EN 50082-2 |
| Vibração | IEC 60068-2-6 |
| Choque | IEC 60068-2-27 |
| Grau de poluição | IEC 61010-1 |
| Frequência | 2.000 Hz / 2 kHz |
| STP-14 – (A) – (B) – (C) – (D) | |
| (A) Saída de Sinal |
(4~20 mA) Sinal de saída analógica linear de 4~20 mA (xxxxxxx) Outras sob consulta |
| (B) Faixa / Unidade |
(0…1 mCa) ex. Faixa de pressão de 0…1 mCa (0…135 mCa) ex. Faixa de pressão de 0…100 PSI (0…1 Bar) ex. Faixa de pressão de 0…1 Bar (0…100 mBar) ex. Faixa de pressão de 0…100 mBar (xxxxxxxxx) Especificar outras |
| (C) Comprimento do Cabo | () Especificar em metros |
| (D) Tipo de Cabo |
(PVC) Cabo em PVC (indicado até 100 mCa) (PU) Cabo em Poliuretano (indicado acima de 100 mCa) |
